专业一体化
专业一体化

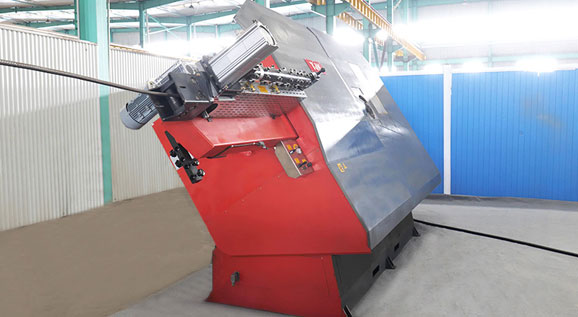

工作角度可旋转，加工范围大，可以满足加工2450mm的大型箍筋

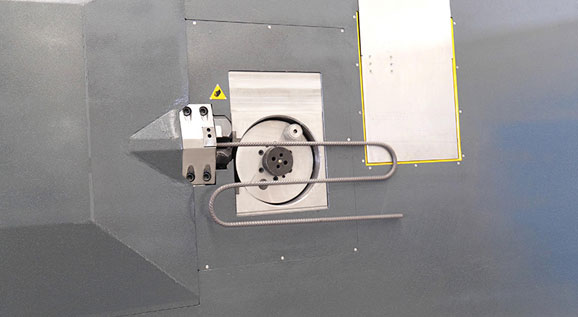

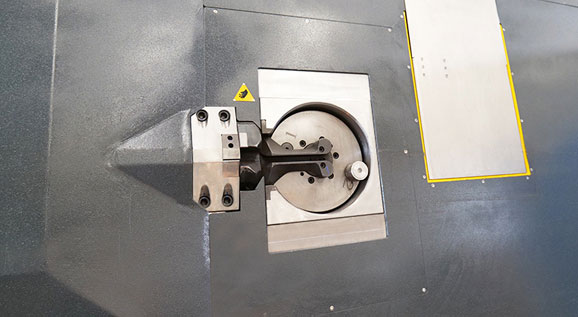

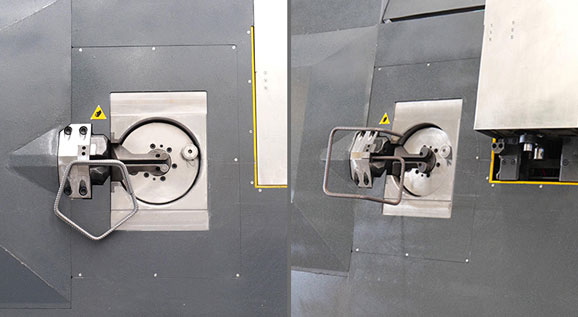

满足西班牙等欧洲需求，可兼具两种欧洲弯曲模式于一体，可以装燕尾和圆模具两种形式弯头，可以自动上下移动做大R角双向弯曲，大到7倍D的大R角箍筋（中心销直径Φ24-Φ112）

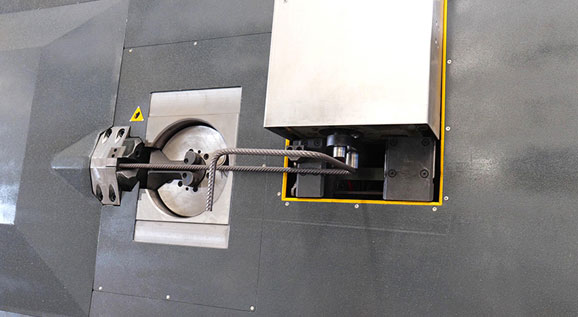

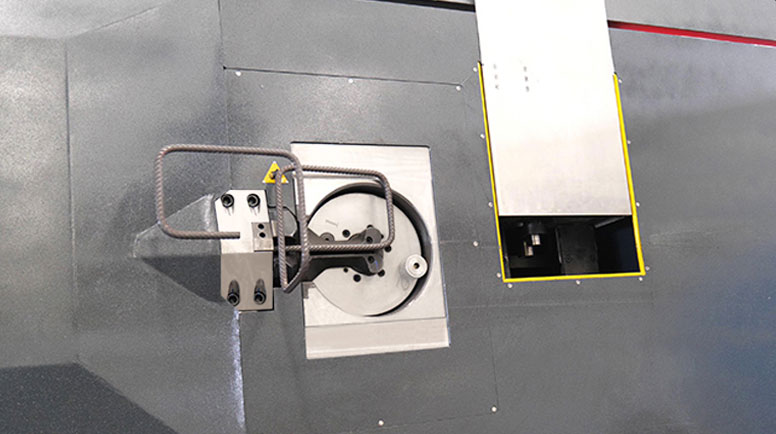

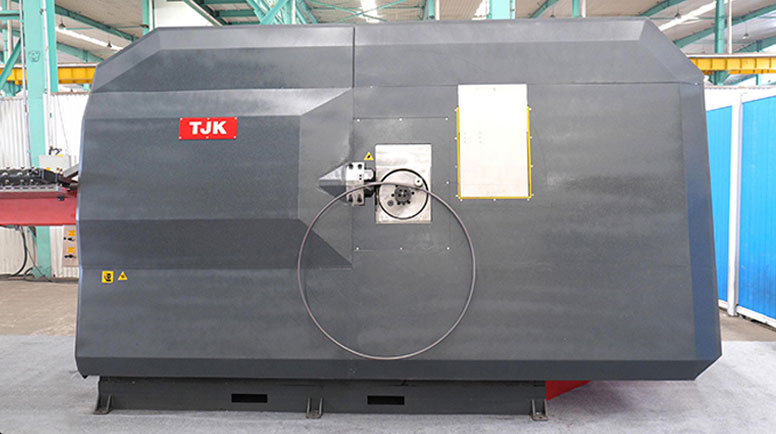

三维自动弯箍机，开发了三轴数控联动弯曲技术，可自动加工三维形状的箍筋
三维弯曲机构自动伸缩，自动开合，与二维弯曲联动配合，智能化程度高
具有自动导料拨料机构，保证三维弯曲的稳定性
全闭环控制的高精度伺服驱动，使得加工的长度精度达到±1mm,角度精度达到±1°

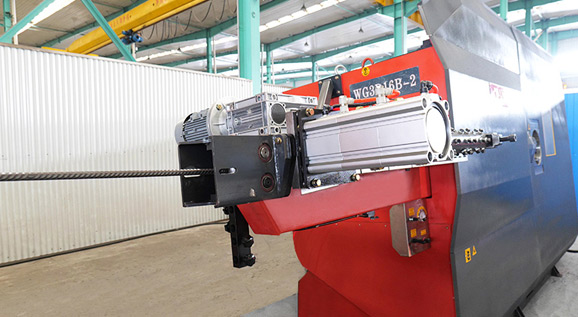

配置离合式自动送丝机构，使得换钢筋穿丝只需5秒钟，省时省力
项目 | 数据 | 单位 | 附注 |
单线加工能力 | Φ（6-16） | mm |
|
双线加工能力 | Φ（6-12） | mm |
|
钢筋等级 | 国标≤400级,欧标≤500级 | Mpa |
|
二维弯曲角度 | ±180 | ° |
|
三维弯曲角度 | 0-180 | ° |
|
主弯曲中心销直径（Φ） | 24/32/40/48/64/80/112 | mm |
|
副弯曲中心销直径（Φ） | 40 | mm |
|
最大牵引速度 | 100 | m/min |
|
二维最大弯曲速度 | 1200 | °/sec |
|
三维最大弯曲速度 | 360 | °/sec |
|
长度精度 | ±1 | mm |
|
角度精度 | ±1 | ° |
|
平均消耗电力 | 10 | KW/h |
|
加工根数 | ≤2 | 根 |
|
气路压力 | ≥0.6 | Mpa |
|
设备功率 | 55 | KW |
|
钢筋加工形状 | 模块化图库+个性编辑 |
|
|
总重量 | 5.5 | t |
|
工作环境温度 | -5～40 | ℃ |
|
主机尺寸 | 6100*1350*2700(长*宽*高) | mm |
|
设备颜色/Color | 深灰/橘红 |
|
