智能加工各种箍筋、长板筋的多功能弯箍机，板筋、箍筋功能切换在2秒内数控自动智能切换，不需任何人工调整

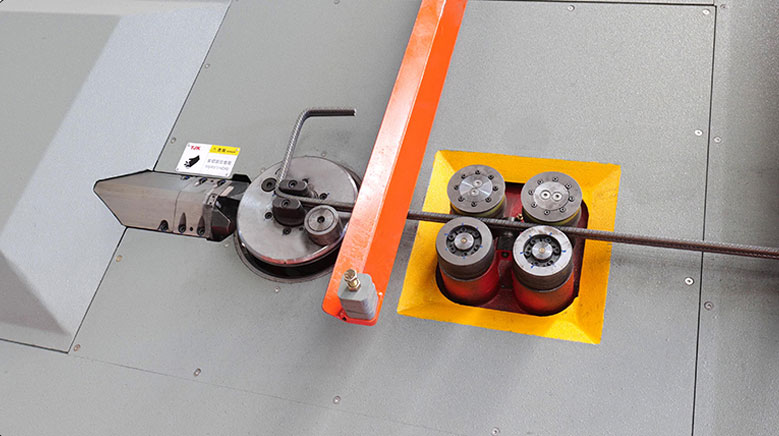

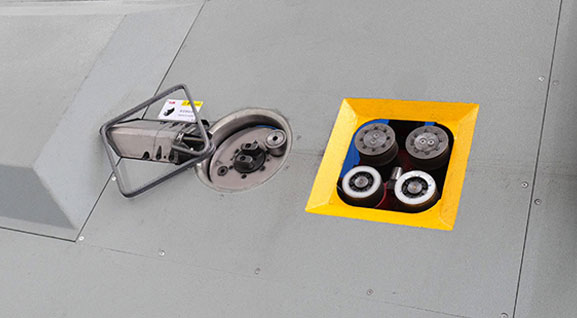

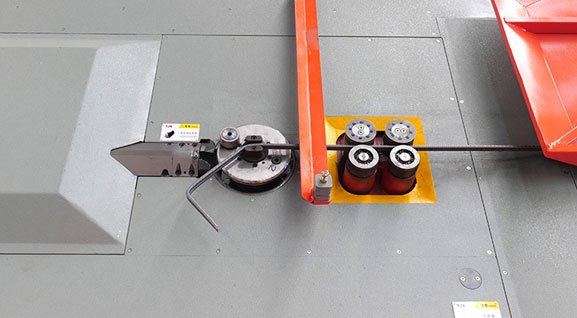

圆盘式两级伸缩弯曲机构，双向回送弯曲效率高，工作稳定
伸缩式接料机构，避免钢筋窜出，工作可靠，噪音小

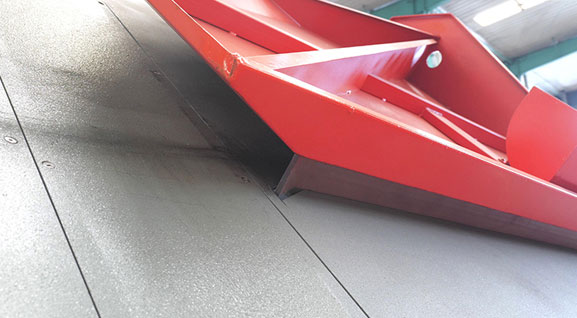

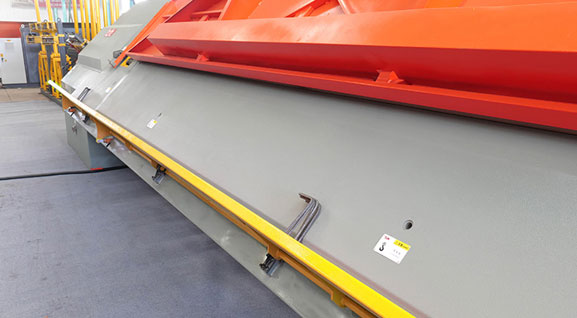

翻板式两级接料，方便成品收集整理

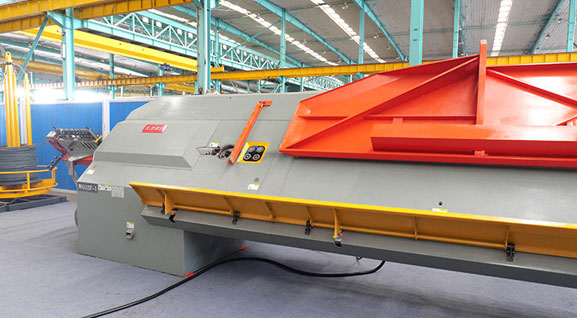

大型结构设计，加工范围大，加工板筋钩的宽度可达1米，最大板筋长度达到12m;最大箍筋边长达到2100mm

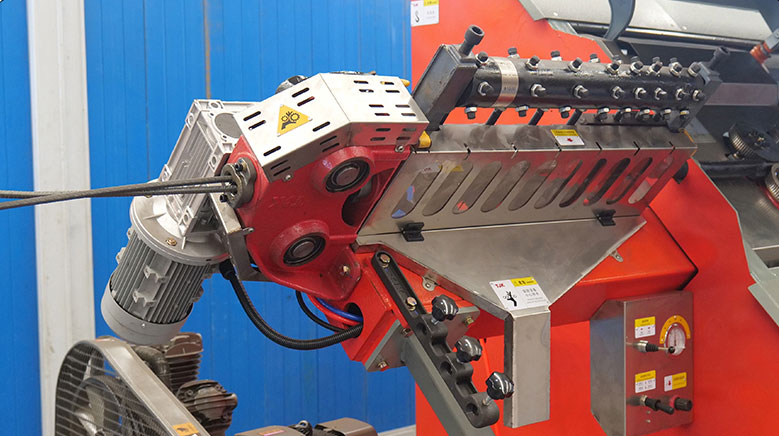

具有扭转矫正机构，可保证成品板筋的平直度
项目 | 数据 | 单位 | 附注 |
单线加工能力 | Φ（5-13） | mm |
|
双线加工能力 | Φ（5-10） | mm |
|
可加工板筋长度 | 标配12 | m |
|
可加工最大板筋钩长度 | ≤1 | m | 伺服驱动 |
板筋、直条 |
单线加工能力Φ5-12mm(适用于对直线度要求较高的情况下) |
|
|
箍筋钢筋等级 | 国标≤400Mpa级,欧标≤500Mpa级,13mm仅适用于HRB335光圆钢筋或部分紧密排线钢筋。 | Mpa |
|
板筋、直条钢筋等级 |
单线Φ5-12(δs≤HRB500) | Mpa |
|
弯曲角度 | ±180 | ° |
|
中心销直径（Φ） | 12-28 | mm |
|
最大牵引速度 | 110 | m/min |
|
最大弯曲速度 | 1200 | °/sec |
|
箍筋长度精度 | ±1 | mm |
|
板筋、直条长度精度 |
≤1m，精度±1mm；1-3m，精度±1.5mm； |
|
|
角度精度 | ±1 | ° |
|
平均消耗电力 | 7 | KW/h |
|
加工根数 | ≤2 | 根 |
|
设备功率 | 31KW | KW |
|
钢筋加工形状 | 模块化图库+个性化编辑（可加工复杂长板筋） |
|
|
总重量 | 8160 | KG |
|
工作环境温度 | -5℃～40℃ | ℃ |
|
主体尺寸 | 16000-1950-2735 | mm |
|
设备颜色/Color | 深灰/橘红 |
|
