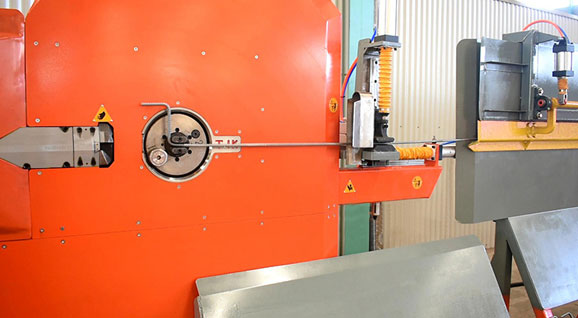

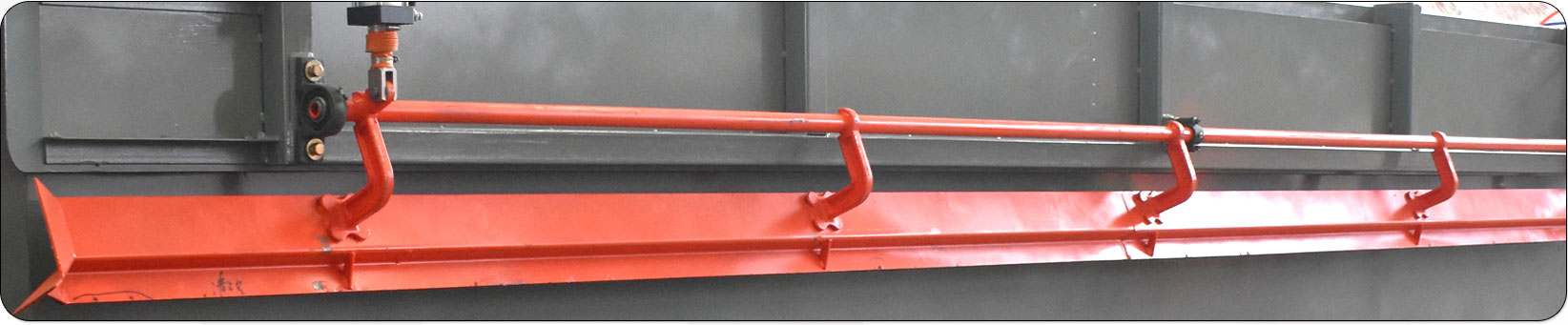

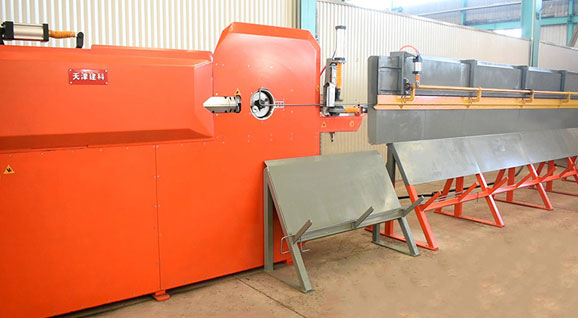

多功能机型，即可做各种箍筋，又可以做板筋，标配6米两级自动接料架，可以加工长的直条和板筋

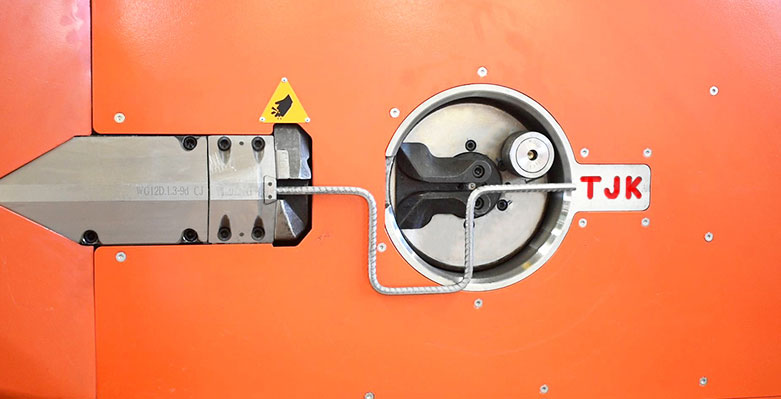

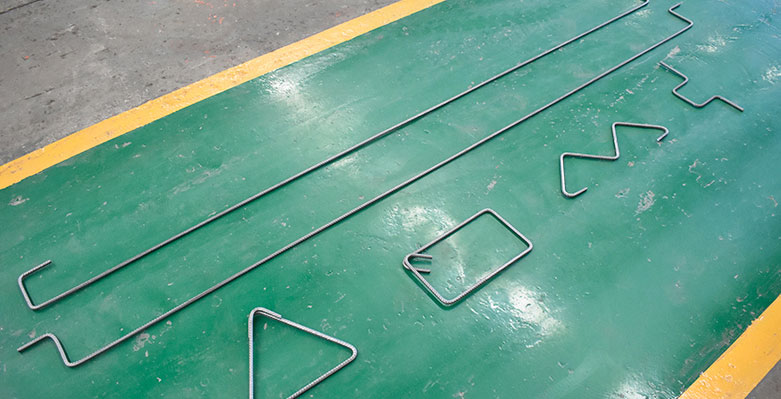

可实现加工两个边长、两个角度的复杂双头钩板筋，可加工180mm以内的各种双头拉钩板筋，经济高效

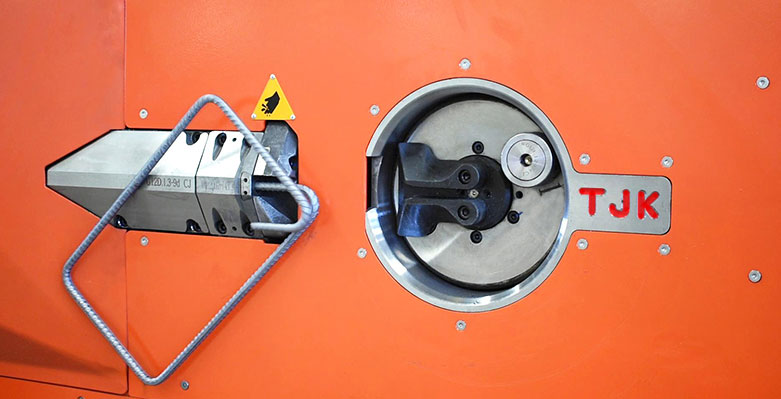

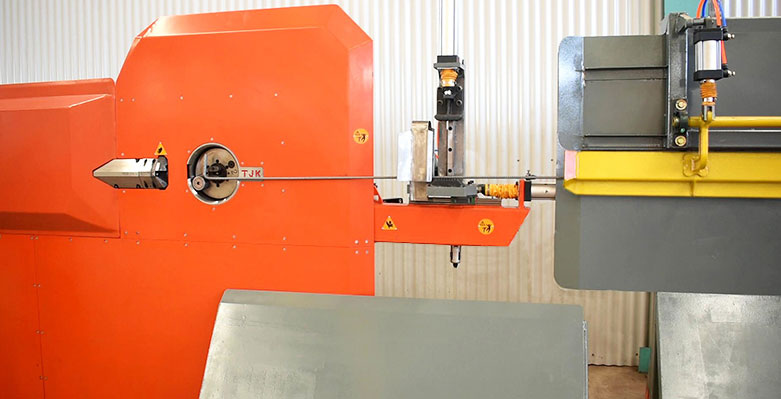

具有夹紧回送弯曲技术，定位精准无滑差，操作简单可靠

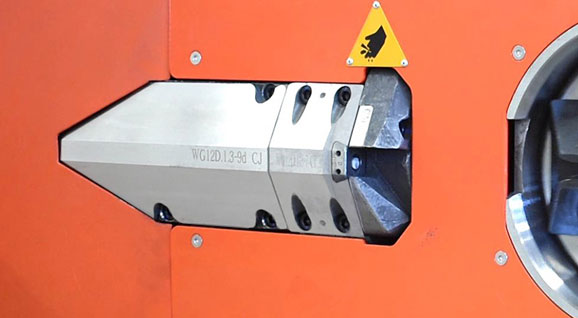

分体式固定刀设计，无需整体更换，方便维护，降低成本；固定切刀可两面使用，提高使用寿命；四面用活动刀设计，使用寿命提高4倍，极大降低成本
全闭环控制的高精度伺服驱动，使得加工的长度精度达到±1mm,角度精度达到±1°

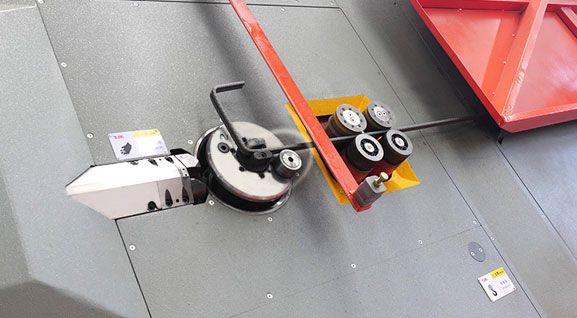

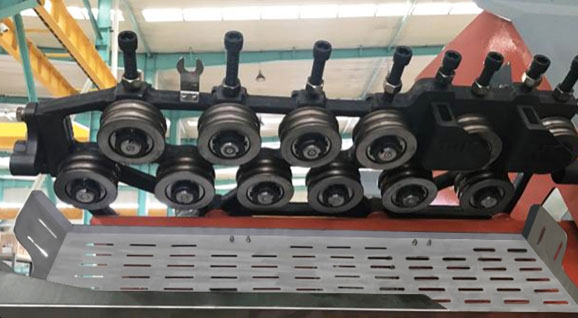

入丝口部位采用镶嵌超强硬质合金的复合导丝模，耐磨程度大大提高，极大的增加了使用寿命；矫直轮为可润滑式设计，大大延长了矫直轮和轴承的使用寿命

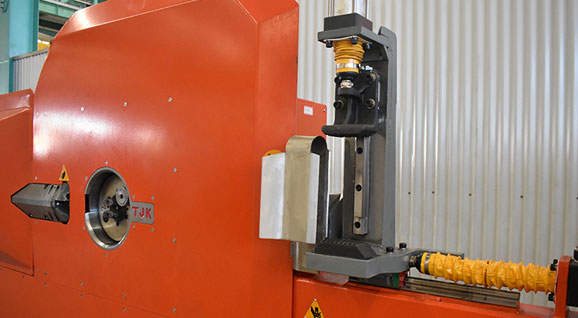

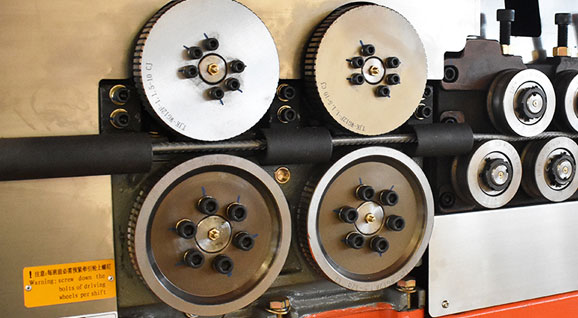

四轮式伺服驱动回送机构设计，实现多步回送弯曲，保证了回送精度达到±1mm
整机都做了防尘密封及安全防护设计，极大的保护了设备零件，延长了使用寿命，保证了操作者的安全及工作中的环保
项目 | 数据 | 单位 |
单线加工能力 | Φ（5-13） | mm |
箍筋双线加工能力 | Φ（5-10） | mm |
板筋、直条 | 单线加工能力Φ5-12mm(适用于对直线度要求较高的情况下) 双线加工能力Φ5-10mm(适用于对直线度要求不高的情况下) |
|
箍筋钢筋等级 | 国标≤400Mpa级,欧标≤500Mpa级,13mm仅适用于HRB335光圆钢筋或部分紧密排线钢筋。 |
|
板筋、直条钢筋等级 | 单线Φ5-12(δs≤HRB500) 双线Φ5-8(δs≤HRB500) 双线Φ10(δs≤HRB335) | MPa |
弯曲角度 | ±180 | ° |
中心销直径（Φ） | 12-28 | mm |
板筋勾边尺寸 | ＜180mm | mm |
板筋钩边（角）数 | ≤2 | 个 |
可加工板筋长度 | 标配6 | m |
最大牵引速度 | 110 | m/min |
最大弯曲速度 | 1200 | °/sec |
箍筋长度精度 | ±1 | mm |
板筋、直条长度精度 | ≤1m，精度±1mm；1-3m，精度±1.5mm；3-6m,精度±2mm； |
|
角度精度 | ±1 | ° |
平均消耗电力 | 6 | KW/h |
加工根数 | ≤2 | 根 |
设备功率 | 28 | KW |
钢筋加工形状 | 模块化图库+个性编辑（可加工板筋） |
|
总重量 | 3750 | KG |
工作环境温度 | -5～40 | ℃ |
主机尺寸 | 4850-1000-2150 | mm |
设备颜色/Color | 深灰/橘红 |
