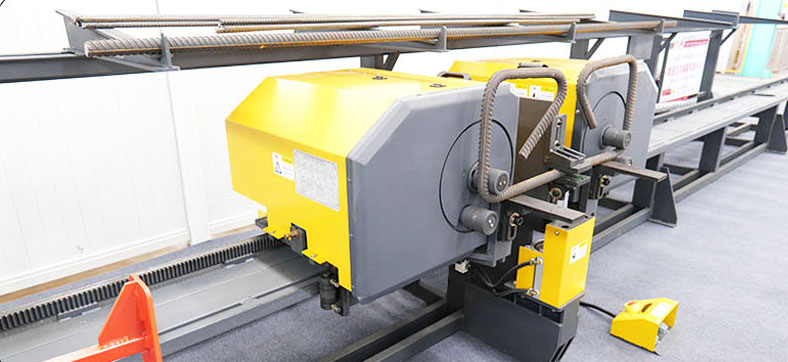

1)安装在一个非常结实的导轨上，主机行走采用齿轮齿条传动，行走稳定性及行走精度大幅度提高。

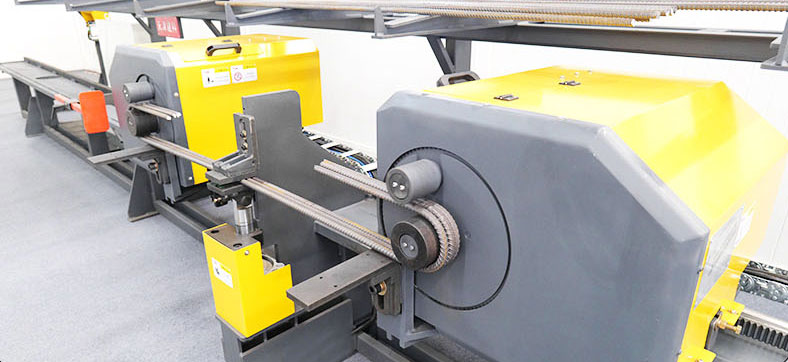

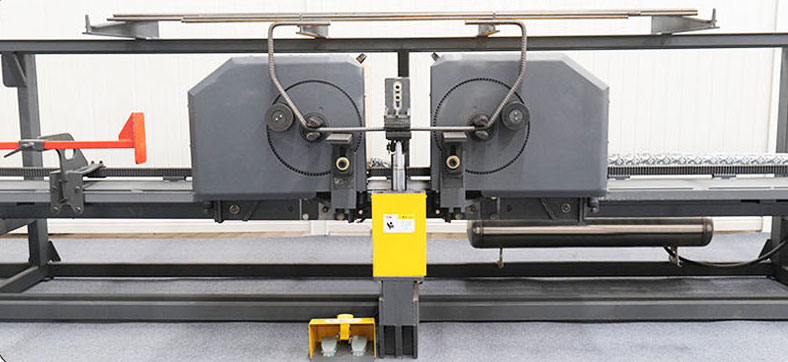

2)两套弯曲主机可在一个工作单元内同时快速左右移动、同时进行双向弯曲钢筋，显著地缩短了钢筋弯曲成型的时间。
3)配备适合多种直径的弯曲模具，采用合金钢经严格热处理工艺成型，经久耐用，弯曲模具（中心轴以及弯曲轴套）便于更换。
4)采用标准减速机与齿轮副传动，设备运行准确，维修便捷，故障率低。
5)主机的弯曲和行走分别采用伺服电机驱动，使得图形准确。
1）它的作用是用来储存一定数量的直条钢筋 。
2）齿条轨道焊接在双头弯架子上，给弯曲主机提供行走轨道，使得弯曲主机平稳运行，完成各种规格的钢筋的弯曲。

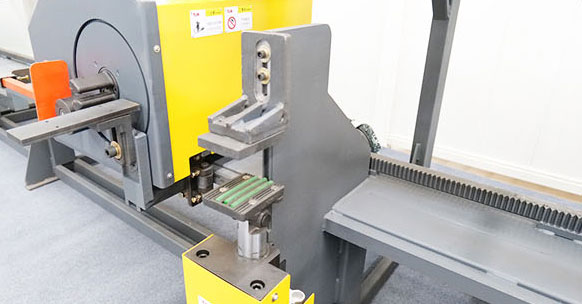

1）该机构的作用是在钢筋弯曲成型时，利用夹具，预先将钢筋压紧.保证了钢筋弯曲的质量。
2）采用气动方式驱动夹具，快速稳定，提高了生产效率。

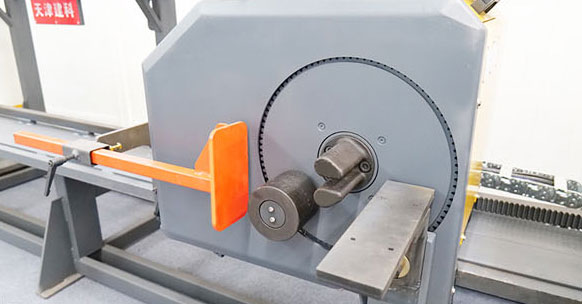

1）该机构起定尺对齐作用，设置一个对齐板到中心轴的长度并将钢筋对齐。
2）结构紧凑，便于调整其在轨道上的前后位置。
项目 | 数据 | 单位 | 附注 |
设备尺寸(LXWXH) | ～12000X1250X1430 | mm |
|
弯曲速度 | 0～9 | r.p.m |
|
弯曲机移动速度 | 0.5～1 | m/s |
|
电源 | 380V 50Hz |
|
|
总功率 | 17 | kW |
|
实际耗电量 | 5 | kW/h |
|
最大弯曲角度 | 上弯曲0～180，下弯曲0～-120 | º |
|
弯曲角度精度 | ±2 | º |
|
最小中段尺寸 | 500mm | mm | 最小钢筋直径 |
最大中段尺寸 | 10 | m |
|
弯曲长度精度 | ±3 | mm |
|
弯曲边最短长度 | 80 | mm | 最小中段500mm时，弯曲边的最短长度140mm |
最小弯曲钢筋长度 | 780 | mm |
|
可加工钢筋的强度级别 | Φ10-28(δs≤HRB500) Φ30-32(δs≤HRB400) | MPa |
|
双向弯曲 （上弯曲或下弯曲） | Φ10～28 | mm |
|
单向弯曲 （上弯曲） | Ф30～32 | mm |
|
弯曲钢筋直径Φ | 10, 12, 14, 16, 18, 20, 22, 25, 28,30, 32 | mm |
|
弯曲根数 单位：根 | 6, 5, 4, 3, 2, 2, 2, 1, 1, 1, 1 | 根 |
